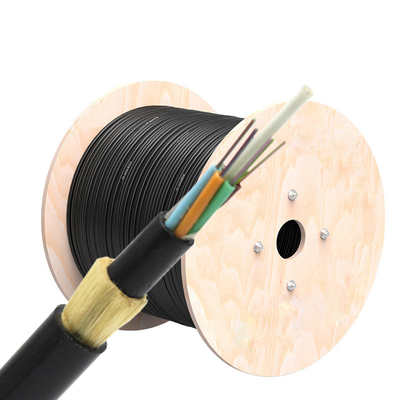

ADSS GYFTCY Tüm Dielektrik Kendinden Destekli Kablo Çift Kılıflı 4-144F Siyah PBT
| Menşe yeri | Çin |
|---|---|
| Marka adı | OMC or OEM |
| Sertifika | ROHS and ISO |
| Model numarası | ADSS(GYFTCY) Tüm Dielektrik Kendinden Destekli Kablo-Çift Kılıf |
| Min sipariş miktarı | 20 |
| Fiyat | Negotiation |
| Ambalaj bilgileri | İç PE Torba ve karton |
| Teslim süresi | 5 - 8 iş günü |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 1000/adet/ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Lif Sayısı | 4-144 Elyaf | Tüp Sayısı | 1~12 |
|---|---|---|---|
| Fiber/Tüp Sayısı | 4-12 Lif | Gevşek Tüp Çapı | PBT: 2,0 mm |
| FRP Mukavemet Üye Çapı | 2.0mm | İç Kılıf Kalınlığı | 1.0 mm |
| Aramid İplik Bölümü | 2.0mm² | Dış Kılıf Çapı Kalınlığı | 1,7 mm |
| Vurgulamak | ISO Tüm Dielektrik Kendinden Destekli Kablo,GYFTCY Tüm Dielektrik Kendinden Destekli Kablo,PBT Fiber Optik Patch Kablolar |
||
Ürün Açıklaması
Tanım:

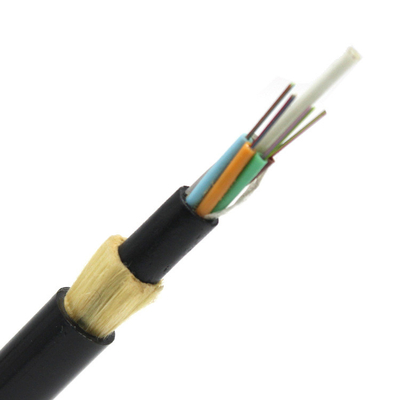

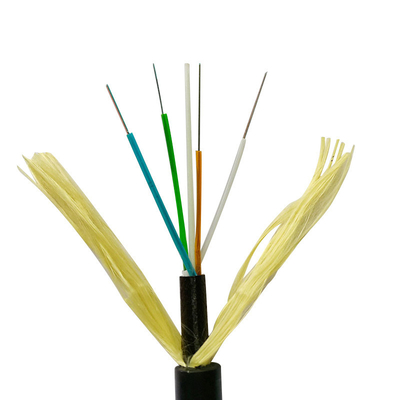

Optik kabloların ADSS yapısı, gevşek boru bükümlü yapıyı benimser.250 um optik fiberler, yüksek modüllü polyesterden yapılmış gevşek tüpe sokulur ve yuvarlak bir çekirdek oluşturmak için kablonun merkezi etrafında metalik olmayan takviye elemanları (FRP) ile doldurulur.Çekirdekteki boşluk su bloke edici merhem ile doldurulur, İpliği güçlendirmek için iki kat aramid iplik bükülür.Çekirdekteki boşluk su bloke edici merhem ile doldurulur ve çekirdeğin dışındaki polietilen (PE) iç kılıfı daha sonra iki yönlüdür.İpliği güçlendirmek için iki kat aramid iplik bükülür.Son olarak polietilen (PE) kılıf veya AT kılıf ekstrüde edilir.
Tüm Dielektrik Kendinden Destekli Kablo-Tek Kılıf (4-144F), tipik olarak güç dağıtımı veya iletimi boyunca havai uygulamalarda kurulan, bağlama telleri veya haberci kablolar kullanmadan kendi ağırlığını destekleyen metalik olmayan bir kablodur.
Kablonun açıklık uzunluğu 100m ile 1500m arasında değişmektedir.
Malzeme Özellikleri:
| lif sayısı | 4-144 Elyaf |
| Tüp Sayısı | 1~12 |
| Fiber/Tüp Sayısı | 4-12 Lif |
| Gevşek Tüp Çapı | PBT:2,0 mm |
| FRP Mukavemet Üye Çapı | 2.0mm |
| İç Kılıf Kalınlığı | 1.0 mm |
| Aramid İplik Bölümü | 2.0mm² |
| Dış Kılıf Çapı Kalınlığı | 1,7 mm |
| Kablo Çapı (mm) | Aşağıya bakınız |
| Kablo Ağırlığı | Aşağıya bakınız |
| Gevşek Tüp Malzemesi | PBT |
| Dolgu bileşiği (Tüp) | tiksotropik jöle |
| Su Engelleme | Suda Şişebilen Malzeme |
| Dış kılıf | HDPE |
Farklı açıklık uzunluğu, FRP için farklı özelliklere sahip olacaktır, iç/dış kılıf Çap kalınlığı…… ..
Standart fiber ve tüp rengi
Tüplerin ve tek tek liflerin renk kodları aşağıdaki tabloya uygun olacaktır:
| Numara. | 1 | 2 | 3 | 4 | 5 | 6 |
| Renk | Mavi | Turuncu | Yeşil | Kahverengi | kayrak | Beyaz |
| Numara. | 7 | 8 | 9 | 10 | 11 | 12 |
| Renk | Kırmızı | Siyah | Sarı | Menekşe | Pembe | su |
Teknik Parametreler (4-144Çekirdek)
| Öğeler | Kablo çapı | Net ağırlık |
| 2 çekirdek - 48 çekirdek | 12±0.5mm | 140kg/km |
| 96 çekirdek | 13,5±0,5 mm | 170kg/km |
| 144 çekirdek | 16.0±0.5mm | 245kg/km |
| Kurulum Sıcaklık aralığı | -15--+60 | |
| Çalışma ve nakliye sıcaklığı | -40-+70 | |
Farklı açıklık uzunluğu farklı OD'ye sahip olacaktır
Özellikler ve Avantajlar
Kablo çapı küçüktür, ağırlık hafiftir, açıklık 1500M'ye ulaşabilir ve kuleye ek yük düşüktür.
90KN üzerinde yüksek çekme mukavemeti
Metalik olmayan yapı, iyi yalıtım, yıldırımdan korunma
Aramid iplik, mükemmel üretim teknolojisine, tekdüze kuvvete, mükemmel stres-gerilme performansına, mükemmel atış direncine ve en iyi anti-elektrik korozyon performansına sahiptir.
Karartma yapısı yok, güç hattı arızası optik kablonun normal iletimini etkilemez
Kablonun üstün aerodinamik performansa sahip olması için pürüzsüz şekil
Tamamen dielektrik optik kablo yapısı, kurulum ve bakım için elverişlidir: geniş sıcaklık aralığı, küçük doğrusal genleşme katsayısı, zorlu ortam gereksinimlerini karşılar
Fiber optik teknik parametreler-SMF
| Öğe | Birim | Şartname |
| zayıflama | dB/km |
1310nm≤0.4 ； 1550nm≤0.3 |
| Dağılım | not/nm.km |
1285~1330nm≤3.5, 1550nm≤18.0 |
| Sıfır dağılım dalga boyu | Nm | 1300~1324 |
| Sıfır dağılım eğimi | not/nm.km | ≤0.095 |
| Fiber kesme dalga boyu | Nm | ≤1260 |
| Mod alan çapı | um | 9,2±0,5 |
| Mod alanı eşmerkezliliği | um | ≤0.8 |
| Kaplama çapı | um | 125±1,0 |
| Dairesel olmayan kaplama | % | ≤1.0 |
| Kaplama/kaplama eşmerkezlilik hatası | um | ≤12.5 |
| Kaplama çapı | um | 245±10 |
| Eğilme, bağımlılık kaynaklı zayıflama |
1550nm, 1 dönüş, 32mm çap 100 rum, 60mm çap |
≤0.5 dB |
| Kanıt testi | kpsi | ≥100 |
ITU tavsiyesi G.657, tek modlu bükülmeye duyarlı olmayan fiber patch kabloların iki sınıfını belirtir: G.657 A ve G.657 B. Daha sonra her kategori (A ve B) iki alt kategoriye ayrılır: G.657.A1, G.657.A2 ve G.657.B1, G.657.B2.G.657.A1 liflerinin minimum bükülme yarıçapı 10 mm, G.657.A2 ve G.657.B1 liflerinin 7,5 mm ve G.657.B2 liflerinin minimum bükülme yarıçapı 5 mm'dir.ITU-T G.657.A1 ve ITU-T G.657.A2 fiberleri arasında ITU-T G.652.D fiberleri ile tam uyumludur.
Fiber optik teknik parametreler-MMF
| Öğe | Birim | Şartname | |
| zayıflama | dB/km | 850nm≤3.5 | |
| Bant genişliği | MHz*km | 50/125µm | 62,5/125µm |
| 850nm≥200 | 850nm≥160 | ||
| 1300nm≥200 | 1300nm≥200 | ||
| Adım | dB | ≤0.1 | |
| Lif uzunluğu üzerindeki düzensizlikler ve nokta süreksizliği | dB | ≤0.1 | |
| Fark geri saçılım katsayısı | dB/km | 50/125µm | 62,5/125µm |
| ≤0.08 | ≤0.1 | ||
| Kaplama çapı | um | 125±1,0 | |
| Dairesel olmayan kaplama | % | ≤1.0 | |
| Kaplama/kaplama eşmerkezlilik hatası | um | ≤12.5 | |
| Kaplama çapı | um | 245±10 | |
| Eğilme, bağımlılık kaynaklı zayıflama |
850nm, 1300nm 100 dönüş, 75mm çap |
≤0.5 dB | |
| Kanıt testi | kpsi | ≥100 | |
Teknik Veri-İletim
| lif türü | zayıflama |
OFL Bant genişliği |
Etkili modsal bant genişliği | 10 Gigabit Ethernet SX | Minimum bükülme yarıçapı | |||
|
Koşullar |
1310/1550nm | 850/1300nm |
850/1300n m |
850nm |
850nm |
/ |
||
| Tipik | Maksimum | Tipik | Maksimum | |||||
| Birim | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G652D | 0.36/0.22 | 0,5/0,4 | --- | --- | --- | --- | --- | 16 |
| G657A1 | 0.36/0.22 | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
| G657A2 | 0.36/0.22 | 0,5/0,4 | --- | --- | --- | --- | --- | 7.5 |
| 50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
| 62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
| OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
| OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
| BIF-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
| BIF-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
